西马克（SMS-Siemag）连铸机产线连铸大屏

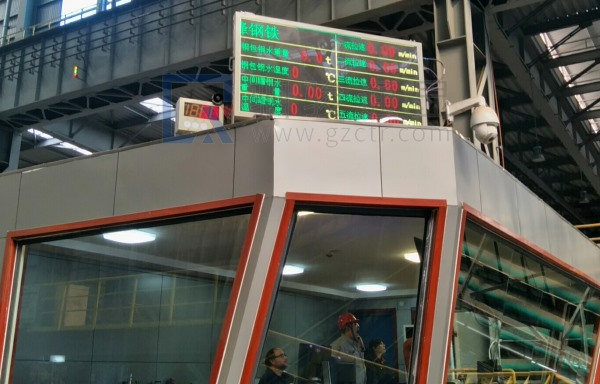

此应用案例CLD系列LED工业大屏应用于西马克康卡司特（SMS-Siemag）五机五流连铸机产线上，连铸机采用的是西门子S71500系列PLC控制系统，西门子PLC与LED工业屏之间之间采用Profibus-DP工业总线通信协议直连直通，LED工业屏在博途软件里被组态为PLC的其中一个Proffibus-DP从站。
此应用案例CLD系列LED工业大屏应用于西马克康卡司特（SMS-Siemag）五机五流连铸机产线上，连铸机采用的是西门子S71500系列PLC控制系统，西门子PLC/CPU1518与LED工业屏之间之间采用Profibus-DP工业总线通信协议直连直通，LED工业屏在博途软件里被组态为PLC的其中一个Proffibus-DP从站。连铸机综合信息大屏主要显示如下内容（具体显示内容以试机现场编辑排版组态为准）：
钢包钢水重量 ****** t 一流拉速 **** m/min
钢包钢水温度 ****** ℃ 二流拉速 **** m/min
中间罐钢水重量 ****** t 三流拉速 **** m/min
中间罐钢水重量 ****** t 四流拉速 **** m/min
2019年9月28日 18:18:18 五流拉速 **** m/min
以上现场数据刷新周期稳定可靠在300--500ms，完全与PLC数据区数据实时同步！
采用1.5mm冷轧钢板激光切割钣金焊接一体成型，喷塑
烤漆屏体，防护等级IP65，适应钢铁行业恶劣环境
CTR-LED-V2019 组态系统 用于LED屏幕界面组态编辑
CTR-字符内码Get用于中西文字符内码提取 CLD-DP-GSD用于Profibus DP总线组网
LED工业通讯屏型号
CLD-Bus-DP-P4.75/1R1G/5x8-S-1A-IP65
工业屏外型尺寸(长x高x厚)
1618 x1320x100 mm(+5mm)
工业屏有效显示区域(长X高)
1528 x 1220 mm(+3mm)
屏体材质
屏体外漆颜色
接近RAL7035舰灰色
LED模组配置
高可靠性LED双基色模组
点阵数量
320 dots/row 256 dots/column
工业屏显示颜色
红色/黄色/绿色 三个颜色 颜色亮度调节：7级
工业屏最佳视距范围
10---25米 具体视距以实际字符高度为准
显示内容
当面显示：中文/英文字母/数字/特殊字符/动态变量
随机配套软件
通讯协议
Profibus DP工业总线通讯协议
通讯距离
超过800米需要增加Profibus-DP总线中继器
通讯端口
1*Profibus DP
通讯速率
最大12Mbps 自适应
屏幕显示内容刷新周期
300ms≤ t≤ 500ms
通讯故障诊断
带通讯中断智能自诊断功能
通讯端口静电防护
内置15KV ESD
通讯端口隔离
3KV峰值电压
防护等级
整屏防护等级IP65
电源电压
220V AC 50Hz
正常运行功耗
约1000w 低功耗
运行环境局部温度
Max. 55℃
工作湿度
5%---95%（无凝露）
