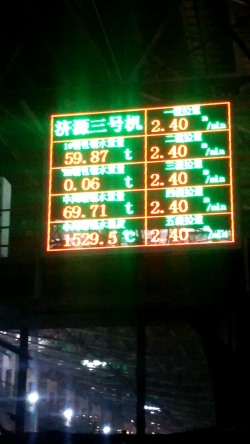

济源钢铁3号连铸机5流连铸大屏
| LED工业通讯屏型号 | CLD-Bus-DP-P4.75/1R1G/5x8-S-1A-IP65 | |||||||
| 工业屏外型尺寸(长x高x厚) | 1618 x1320x100 mm(+5mm) | |||||||
| 工业屏有效显示区域(长X高) | 1528 x 1220 mm(+3mm) | |||||||
| 屏体材质 |
采用1.5mm冷轧钢板激光切割钣金焊接一体成型，喷塑 烤漆屏体，防护等级IP65，适应钢铁行业恶劣环境 |
|||||||
| 屏体外漆颜色 | 接近RAL7035舰灰色 | |||||||
| LED模组配置 | 高可靠性LED双基色模组 | |||||||
| 点阵数量 | 320 dots/row 256 dots/column | |||||||
| 工业屏显示颜色 | 红色/黄色/绿色 三个颜色 颜色亮度调节：7级 | |||||||
| 工业屏最佳视距范围 | 10---25米 具体视距以实际字符高度为准 | |||||||
| 显示内容 | 当面显示：中文/英文字母/数字/特殊字符/动态变量 | |||||||
| 随机配套软件 |
CTR-LED-V2019 组态系统 用于LED屏幕界面组态编辑 CTR-字符内码Get用于中西文字符内码提取 CLD-DP-GSD用于Profibus DP总线组网 |
|||||||
| 通讯协议 | Profibus DP工业总线通讯协议 | |||||||
| 通讯距离 | 超过800米需要增加Profibus-DP总线中继器 | |||||||
| 通讯端口 | 1*Profibus DP | |||||||
| 通讯速率 | 最大12Mbps 自适应 | |||||||
| 屏幕显示内容刷新周期 | 300ms≤ t≤ 500ms | |||||||
| 通讯故障诊断 | 带通讯中断智能自诊断功能 | |||||||
| 通讯端口静电防护 | 内置15KV ESD | |||||||
| 通讯端口隔离 | 3KV峰值电压 | |||||||
| 防护等级 | 整屏防护等级IP65 | |||||||
| 电源电压 | 220V AC 50Hz | |||||||
| 正常运行功耗 | 约1000w 低功耗 | |||||||
| 运行环境局部温度 | Max. 55℃ | |||||||
| 工作湿度 | 5%---95%（无凝露） | |||||||
