成功案例名称：石横特钢7流连铸LED数码管大屏

案例需求背景：

石横特钢一厂对3台7流连铸机进行节能与提速升级改造，由于炼钢一厂连铸一线操作人员习惯了以前旧连铸大屏的7段数码管大屏观看方式， 所以此次升级改造项目新选择的连铸综合信息大屏要求继续采用7段工业数码管大屏， 具体要求如下：

1. 数码管大屏数字字符高度 ≧ 160mm，最高亮度 ≧ 7500 cd/㎡，数码管亮度可调节等级 ≧ 8级，确保50米远视距范围清晰可见；

2. 7流连铸数码管大屏自带RJ45网络端口，直接支持Profinet工业以太网协议，与连铸机西门子PLC控制系统通过工业交换机在局域网内直连直通， 将由连铸机PLC系统CPU直接动态刷新连铸综合信息LED大屏显示数据，要求LED大屏必须能自行处理PLC发送过来的浮点数；

3. LED工业数码管大屏对PLC系统发送数据的刷新响应时间 ≦ 600ms， 必须可靠保证LED工业数码管数据刷新响应的实时性；

4. LED工业数码管大屏IP防护等级≧IP65， 运行环境温度为-20---+65℃，完全适应高温粉尘的工况环境；

5. LED数码管大屏具备显示设备故障智能自诊断并信息提示功能；

6. LED工业数码管大屏必须满足24小时连续运行， 使用寿命 ≧ 5万小时，大屏设备平均无故障时间 ≧ 2万小时。

案例交付时间：2021年8月份

案例具体实施方案：

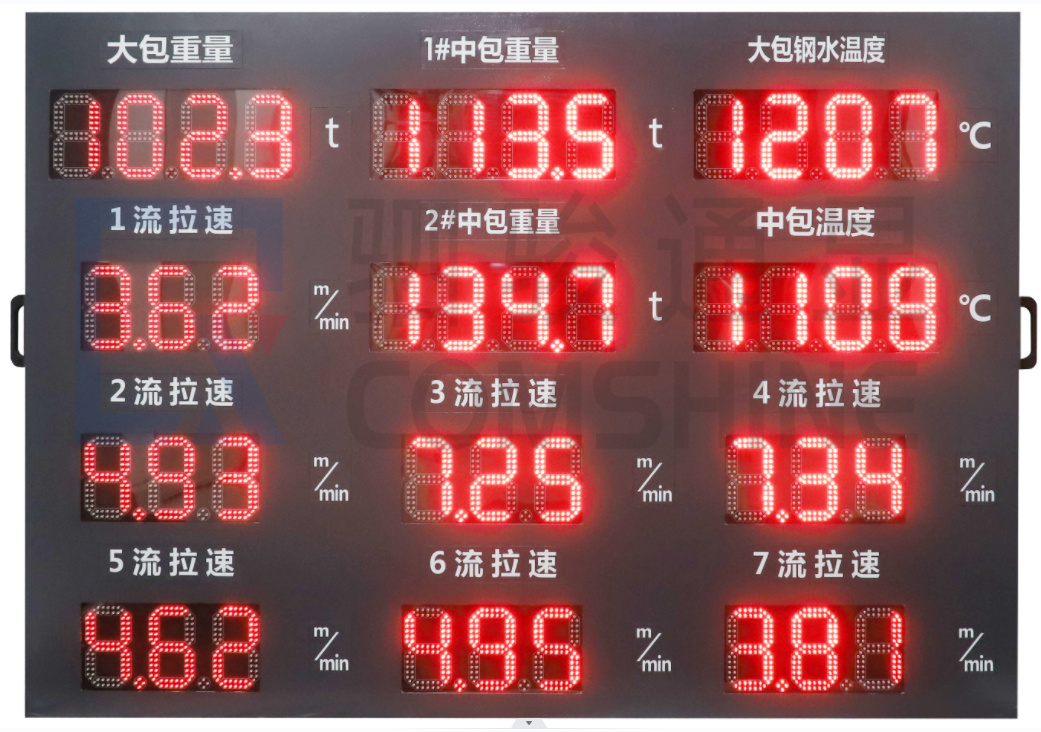

综合以上的技术要求，驷骏通显向业主推荐了CLD系列LED工业数码管大屏并获得采用，此次推荐的CLD系列LED工业数码管大屏（以下简称LED大屏）型号为CLD-Net-PN/1R/6'x41-S-0A/IP65，具体参数指标如下：

u 采用高可靠性直插灯珠的6吋工业数码管，单红颜色，160mm字符高度，最高亮度=8000cd/㎡，亮度可调节等级=10级；

u LED大屏接口2*RJ45网络端口，直接支持Profinet以太网协议，随屏提供设备GSDML文件用于新增设备硬件组态，并提供参考案例配置指导手册；

u 随屏提供CTR-LED-V2021/D配置组态软件， 用于将LED大屏本地数据变量寄存器与PLC系统CPU的Q区数据寄存器的映射地址配置绑定；

u LED大屏可直接接收PLC发送的整数、带符号浮点数、英文字母字符等等变量数据，数据接收与显示刷新响应时间 ≦ 500ms；

u LED大屏IP防护等级满足IP65，运行环境满足-25---+70℃；

u LED大屏具备设备故障智能自诊断功能， 针对具体故障类型在大屏显示F---故障代码信息提示功能；

u LED大屏满足连续24小时运行要求，使用寿命 ≧ 55000小时，设备平均无故障时间 ≧ 2万小时；

u LED大屏可提供DBE/S7主动读取协议供选择项功能模块，PLC工程师通过此功能模块实现PLC系统硬件零组态配置与软件零代码编程， 即可主动获取LED大屏与连铸机PLC系统的实时数据，并动态刷新到LED大屏显示。

案例实施用户评价：

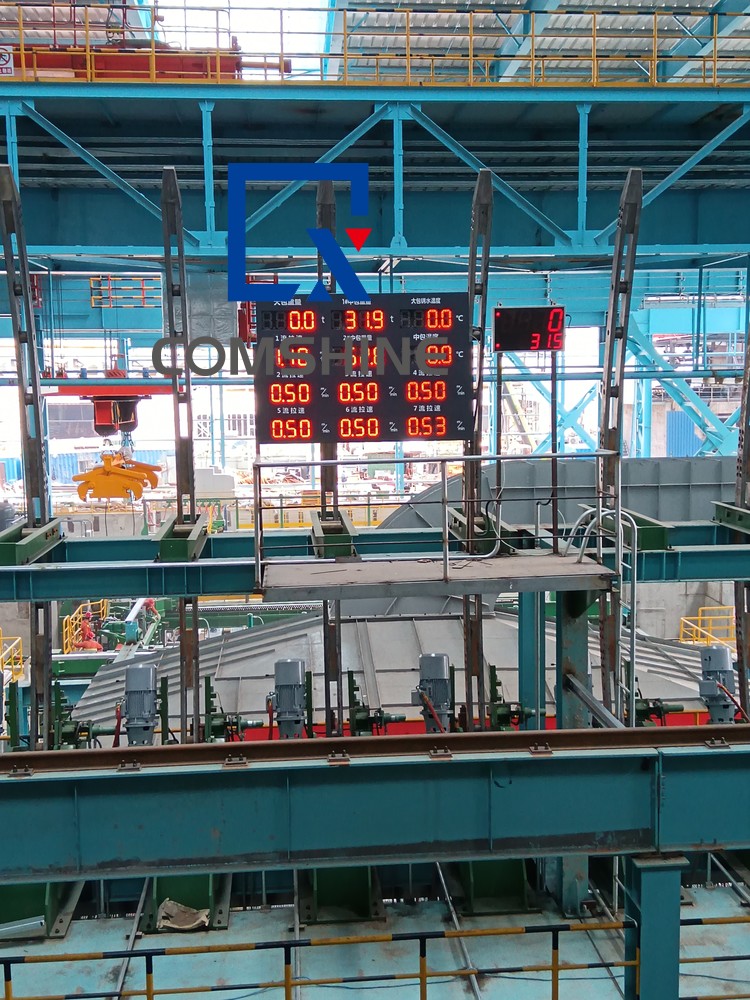

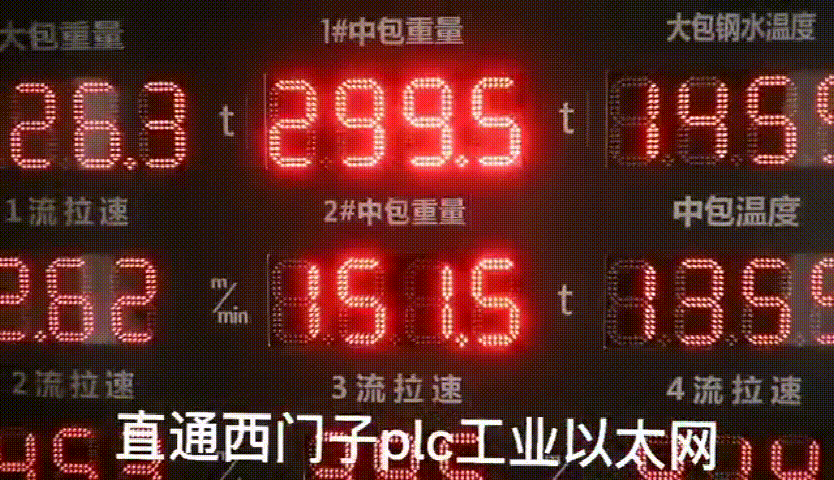

3块CLD系列LED数码管工业大屏自2021年8月安装调试投入运行以来，运行可靠稳定， LED数码管亮度与清晰度表现优秀，目前尚未出现过一次显示故障。 LED大屏直接接入到连铸机PLC系统同一个Profinet工业网络里，作为西门子PLC系统的Profinet  IO子站点，数据刷新动态响应实时性特别好。

案例可适用场景：

CLD系列LED工业数码管大屏是一款高性价比、高亮度、超远视距、以及高可靠性的智能化工业显示终端大屏；字符高度范围：6英寸---50英寸，可应用于钢铁冶金行业、港口码头轮船场景、机场及铁路显示、大型运动场所应用场景。
