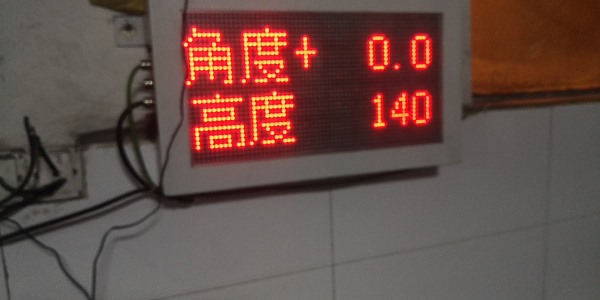

涟钢炼钢厂转炉操控参数实时显示屏
|
|
||||||||
| LED工业屏型号 | CLD-Net-PN-F5.0/1R/1x1-S-1A | |||||||
| LED工业屏品牌 | 驷骏通显 | |||||||
| 工业屏外型尺寸(长x高x厚) | 580x350x90 mm(+5mm) | |||||||
| 工业屏有效显示区域(长X高) | 490x245mm(+3mm) | |||||||
| 屏体材质 | 冷轧钢板钣金焊接成型，喷塑烤漆屏体 | |||||||
| 屏体外漆颜色 | 接近RAL7035舰灰色 | |||||||
| LED模组配置 | 高可靠性LED单红单元模组 | |||||||
| 点阵数量 | 64 dots/行 32dots/列 | |||||||
| 最多显示字符字数 |
英文及数字字符最多：6--8个字符/行 最多2行 此行与列对应的字符高约100mm 行与列的字符高度可以自由组态编辑 |
|||||||
| 工业屏显示颜色 | 红色 颜色亮度调节：7级 | |||||||
| 工业屏最佳视距范围 | 3---10米 | |||||||
| 显示内容 | 可显示：中文/英文字母/数字/特殊字符/动态变量 | |||||||
| 随机配套软件 | CTR-LED-V2018 组态系统 用于LED屏幕界面组态编辑 CTR-PN-GSDML用于Profinet以太网络组网 | |||||||
| 通讯协议 | Profinet工业以太网通讯协议 | |||||||
| 通讯距离 | 自带交换机支持以菊花链路方式组网，星型接线方式组网则超过100米需接网络交换机 | |||||||
| 通讯端口 | 2*Profinet | |||||||
| 通讯速率 | 10/100 Mbps 自适应 | |||||||
| 屏幕显示内容刷新周期 | t ≥ 300ms | |||||||
| 通讯故障诊断 | 带通讯中断智能自诊断功能 | |||||||
| 通讯端口静电防护 | 内置15KV ESD | |||||||
| 通讯端口隔离 | 1.5KV峰值电压 | |||||||
| 防护等级 | IP55防护等级 | |||||||
| 电源电压 | 220V AC 50Hz | |||||||
| 正常运行功耗 | 约40w 超低功耗 | |||||||
| 运行环境局部温度 | Max. 55℃ | |||||||
| 工作湿度 | 5%---95%（无凝露） | |||||||
