石横特钢10流连铸机连铸综合信息大屏

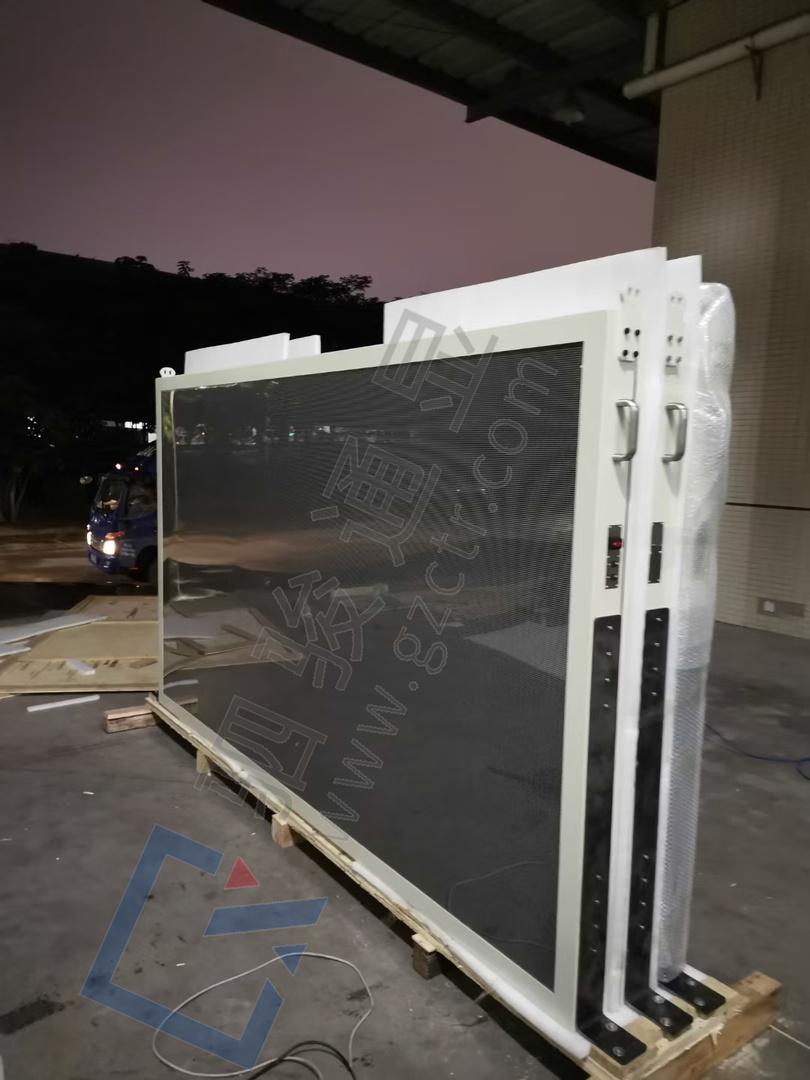

此案例LED工业大屏，用于10流连铸机组，配置Profinet以太网接口，与连铸机组的S71500 PLC直连直通进行以太网通信，在线显示连铸机组的实时生产状况。
| LED工业屏型号 | CLD-Net-PN-P4.75/1R1G/9x10-S-0A/IP65 | |||||||
| LED工业屏品牌 | 驷骏通显 | |||||||
| 工业屏外型尺寸(长x高x厚) | 2860x1640x108 mm(+5mm) | |||||||
| 工业屏有效显示区域(长X高) | 2740x1525mm(+5mm) | |||||||
| 屏体工艺结构与材质 | 采用1.5mm厚冷轧钢板钣金焊接一体成型屏体，整屏喷塑烤漆 | |||||||
| 屏体外漆颜色 | 接近RAL7035舰灰色 | |||||||
| LED模组配置 | P4.75 双基色模组 | |||||||
| LED工业屏亮度 | ≥2800 cd/㎡ | |||||||
| 点阵数量 | 576 dots/row 320 dots/column | |||||||
| 工业屏显示面 | 单面显示 | |||||||
| 工业屏显示颜色 | 红黄绿三颜色 颜色亮度调节：7级 | |||||||
| 显示内容 | 可显示：中文/英文字母/数字/特殊字符/动态变量 | |||||||
| 随机配套软件 | CTR-LED-V2019 组态系统 用于LED屏幕界面组态编辑 CLD-PN-GSDML设备文件用于Profinet以太网络硬件组态 | |||||||
| 通讯协议 | Profinet IO 工业以太网通讯协议 | |||||||
| 通讯距离 | 超过100米通讯距离需加装以太网交换机 | |||||||
| 通讯端口 | 1*RJ45 金属屏蔽网口 | |||||||
| 通讯速率 | 10/100 Mbps 自适应 | |||||||
| 屏幕显示内容刷新周期 | 3000ms≤ t ≤500ms 可软件设置 | |||||||
| 通讯故障诊断 | 带通讯中断智能自诊断功能 | |||||||
| 通讯端口静电防护 | 内置15KV ESD | |||||||
| 通讯端口隔离 | 1.5KV峰值电压 | |||||||
| 防护等级 | IP65高防护等级 正面配置高透性防护面板 | |||||||
| 电源电压 | 220V/20A AC 50Hz | |||||||
| 正常运行功耗 | 约2000w 低功耗 | |||||||
| 运行环境局部温度 | Max. 55℃ | |||||||
| 工作湿度 | 5%---90%（无凝露） | |||||||

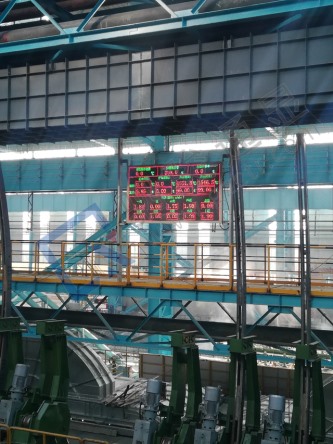

此项目驷骏通显LED工业大屏采用Profinet工业以太网协议与石横特钢10机10流连铸的S71500系列PLC直连直通，连铸机采用了S71500系列中功能强大的CPU1518。此项目最大的特点是业主对连铸车间的综合大屏幕显示界面排版布局精益求精，力求完美。为满足业主此高要求，驷骏通显的CTR-LED-V2020工业组态软件展示出了快速响应用户需求的灵活而快捷的界面设计、编辑与组态功能，确保了项目完全达到了预期设计目标和功能。

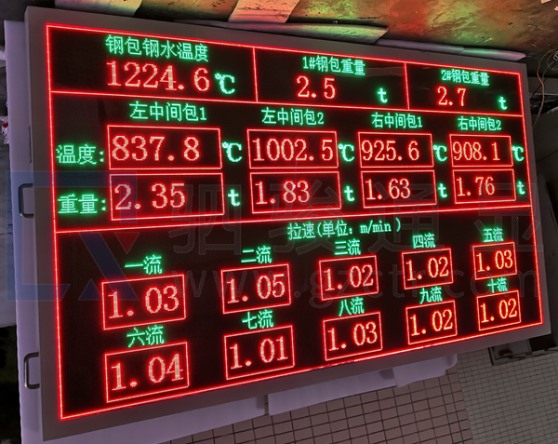

整块大屏幕所显示的现场数据总共累计达到31个浮点数，整屏数据刷新周期可靠而稳定在300--500ms！与PLC控制系统数据实时同步！
