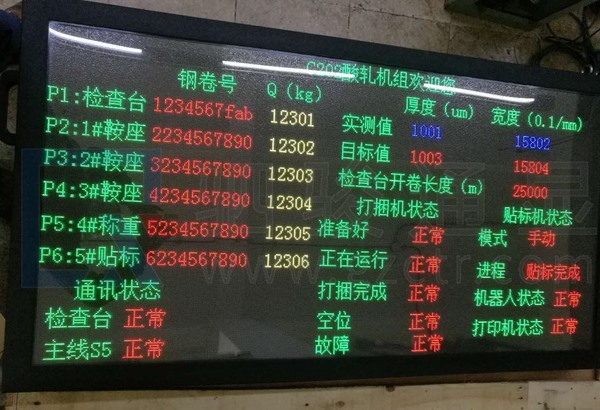

宝钢宝山基地C202酸轧机组综合在线信息大屏
此项目LED工业屏配置Profibus-DP通信接口，采用P2.5高清全彩点阵模组，实时在线显示宝山生产基地C202酸轧机组的实时生产状况，整个大屏调试简单，运行稳定，显示界面完全依现场实际需求高效编辑完善。
| LED工业通讯屏型号 | CLD-Bus-DP-P2.5/1R1G1B/4x4-S-2A-IP65 | |||||||
| 工业屏外型尺寸(长x高x厚) | 1378x740x98 mm(+5mm) | |||||||
| 工业屏有效显示区域(长X高) | 1288x650mm(+3mm) | |||||||
| 屏体材质 | 采用1.5mm厚冷轧钢板钣金焊接成型，喷塑烤漆高防护等级屏体 | |||||||
| 屏体外漆颜色 | 水晶皱纹黑色耐刮花硬质外漆 | |||||||
| LED模组配置 | Q2.5小间距全彩模组 | |||||||
| 点阵数量 | 512 dots/row 256 dots/column | |||||||
| 工业屏显示颜色 | 七彩颜色 颜色亮度调节：7级 | |||||||
| 工业屏最佳视距范围 | 1---6米 | |||||||
| 显示内容 | 可显示：中文/英文字母/数字/特殊字符/动态变量 | |||||||
| 随屏配套软件 | CTR-LED-V2019 组态系统 用于LED屏幕界面组态编辑 CTR-字符内码Get用于中西文字符内码取 CLD-DP-GSD文件用于Profibus DP总线组网 | |||||||
| 通讯协议 | Profibus DP工业总线通讯协议 | |||||||
| 通讯距离 | 通讯距离与所选择通讯速率相关联 | |||||||
| 通讯端口 | 1*Profibus DP | |||||||
| 通讯速率 | 最大12Mbps 自适应 | |||||||
| 屏幕显示内容刷新周期 | 500ms≤ t ≤ 5000ms 组态软件可设置 | |||||||
| 通讯故障诊断 | 带通讯中断智能自诊断功能 | |||||||
| 通讯端口静电防护 | 内置15KV ESD | |||||||
| 通讯端口隔离 | 1500V峰值电压 | |||||||
| 防护等级 | IP54防护等级 前面板为高透性防护面板，不可承受任何外力撞击 | |||||||
| 电源电压 | 220V AC 50Hz | |||||||
| 正常运行功耗 | 约500w 超低功耗 | |||||||
| 运行环境局部温度 | Max. 50℃ | |||||||
| 工作湿度 | 5%---95%（无凝露） | |||||||
