直通CJ2M系列PLC的LED工业组态屏

CLD-CJ2M-EIP系列LED工业组态屏可以与OMRON的CJ2M系列PLC直连直通，完全免除二次开发编程，直接支持EtherNet/IP以太网络通讯协议，采用通讯tag映射表方式，LED屏将随机提供EDS文件，用户可以通过CX-ONE编程软件里面的网络组态工具Network Confogurator，将LED屏组态进入EtherNet/IP网络里，然后设置节点地址，IP地址，还有在D区里分配通讯tag映射数据区，就可以通信！

驷骏通显全系列工业组态屏包括有LED工业组态屏、LCD工业组态屏、和OLED工业组态屏，主要的技术特点有以下几点：

n 屏幕显示内容界面设计与编辑，完全采用驷骏通显CTR系列工业组态软件实现和完成，基于所见即所得的设计理念，采用鼠标拖拽式的习惯；完全有别于必须采用编程语句与代码进行开发编程控制才实现的技术路线；

n 屏幕显示内容在组态软件里主要划分两大类：

第一大类：固定显示内容：

Ø 固定数字

Ø 固定中英文字符

Ø 固定LOGO图标与图形

Ø 固定图片

Ø 固定视频文件

第二大类：实时变量显示内容

Ø 实时变化数据

Ø 实时变化字符信息

Ø 实时受控变化图标与图形

Ø 实时受控变化图片

Ø 实时监控视频

n 工业组态屏与PLC智能系统/DCS智能系统建立直接通信连接，将完全通过在驷骏通显CTR系列工业组态软件里选择对应通信协议驱动即可实现，完全有别于通过SDK二次开发协议包开发编程才实现的技术路线；

n 工业组态屏与PLC智能系统/DCS智能系统之间的通信连接是软硬件层级直连直通，完全不依附也不借助于第三方软硬件平台（例如PC机、Win系统、Android系统、Linux系统）过渡或辅助去实现；

n 工业组态屏的本地数据寄存器与PLC系统CPU模块内部数据寄存器/DCS系统CPU模块内部数据寄存器之间，采用“寄存器纠缠”创新技术理念，以既直接直观又安全无扰的技术手段，去实现数据源设备与工业组态屏设备之间实时变量镜像映射关联关系；

n 工业组态屏可提供多协议（例如： Profinet EtherNet/IP Modbus TCP/IP TCP/IP......等等工业以太网络协议、Profibus CC-Link Can Modbus DeviceNet......等等工业总线协议）实时数据通道、以及多场域（例如：PLC智能系统、DCS智能系统、SQL SERVER数据库、实时视频摄像设备、智能仪器仪表......）实时数据通道，满足多协议和多场域实时数据汇聚到屏幕显示。

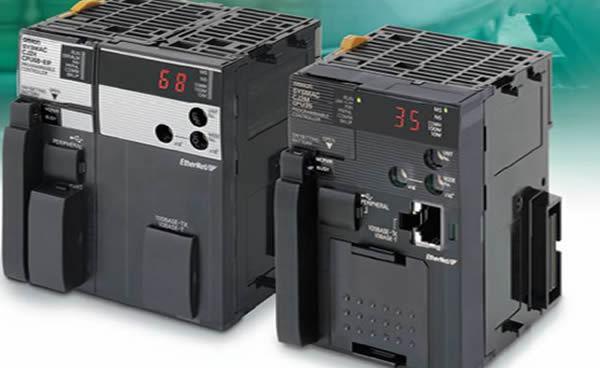

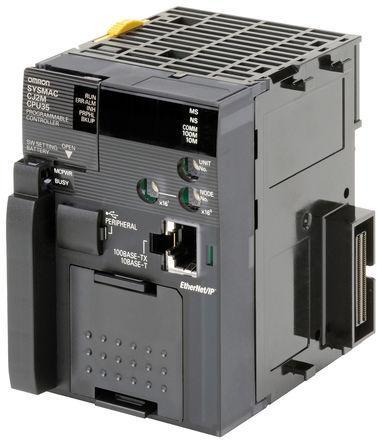

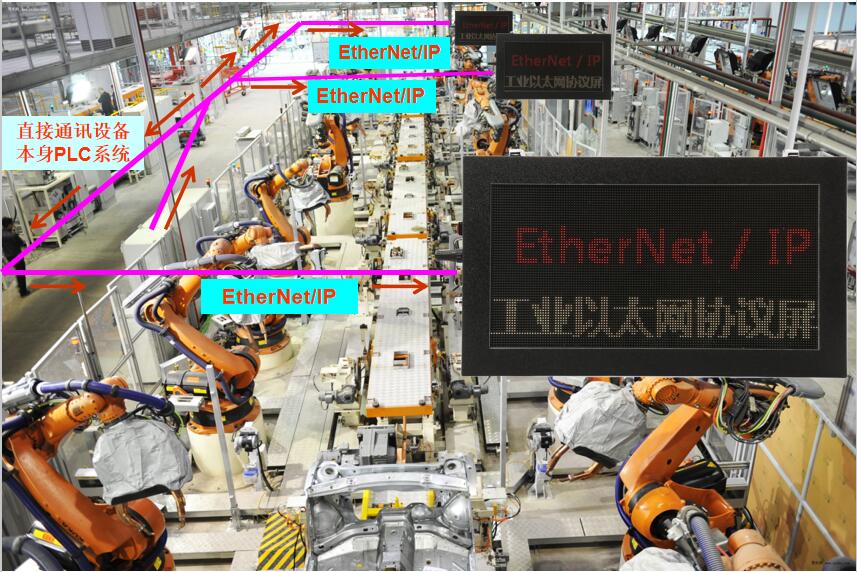

CJ2系列PLC顺应了现场控制以太网络化发展趋势，支持系统功能扩展开放性，支持基于开放式工业标准的Ethernet通信，在CJ2M-CPU3□系列CPU模块----例如CJ2M-CPU31 CJ2M-CPU32 CJ2M-CPU33 CJ2M-CPU34 CJ2M-CPU35，而CJ2系列里其他没有内置EtherNet/IP网口的CPU模块，以及CJ1系列CPU模块，CS1系列CPU模块等等，则可以通过OMRON公司的EtherNet/IP通信接口模块，例如CJ2M-EIP21 CJ2B-EIP21 CJ1W-EIP21 CS1W-EIP21等，这些通信接口模块都可以提供具有EtherNet/IP数据链接功能的标准Ethernet端口，与外部设备实现EtherNet/IP协议的数据实时通信。

一、CLD-CJ2M-EIP系列LED工业组态屏自带EtherNet/IP接口，完全免除用户二次开发编程繁琐，与OMRON公司的CJ2M系列CPU模块可以快捷轻松实现EtherNet/IP以太网协议通信，基本的通信过程及操作步骤将以CJ2M-CPU31举例描述如下：

1.1 在OMRON编程工具CX-ONE里使用CX-Programmer，在CX-Programmer里选择Network Configurator组态工具，在CJ2M-CPU31的网络组态中将CLD-Net-EIP系列LED工业组态屏的EDS文件安装到Network Configurator里；

1.2 在EtherNet/IP通信标签tag建立过程中，根据LED工业通信EDS文件配置，将为LED工业组态屏分配连续的128 word长度D区数据空间，此连续的128 word长度D区数据空间，将作为LED显示变量在CJ2M-CPU31的数据映射区；同时指定LED变量数据映射区在D区数据寄存器首地址为D100，则映射区域为D100-D227;

1.3 在Network Configurator组态工具里设置好CJ2M-CPU31与LED工业通信屏的具体IP地址，确保它们在同一网段；

1.4 使用LED工业组态屏的界面组态软件CTR-LED-V2021，对LED屏显示界面及LED显示变量进行画面编辑与通讯组态；

1.5 将组态好的LED工业组态屏的显示界面工程项目文件下载到LED屏里，然后使用网线连通，把需要显示的数据及信息写入到CJ2M-CPU31分配给LED工业通信屏对应的D区LED映射区地址里，LED屏则同步刷新显示的数据与信息。

二、下面针对LED工业组态屏的界面组态软件CTR-LED-V2021，对LED屏显示界面及LED显示变量进行画面编辑与通讯组态的具体流程操作过程说明如下：

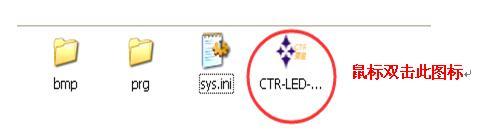

2.1 打开组态软件CTR-LED-V2021组态界面如下所示：

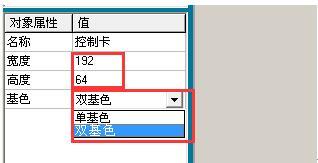

2.2 首先设置LED工业组态屏点阵行像素与列像素，举例为192*64点阵，LED模组为双基色：

注意：控制卡的点阵行像素与列像素，以及LED模组的颜色配置必须与LED屏的实际值一致，否则下载组=组态界面时会报错，导致无法下载。

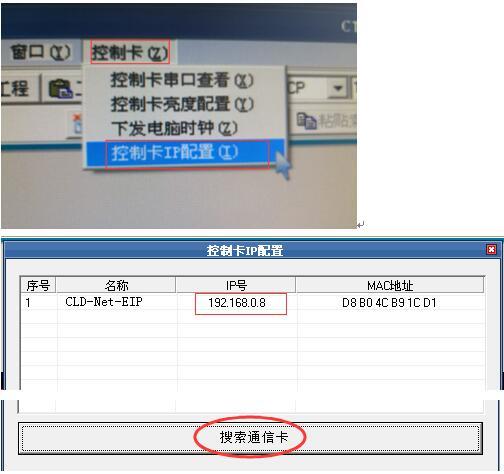

2.3 点击控制卡下拉菜单，搜寻控制卡IP地址，搜寻到了LED工业组态屏IP地址之后，可以修改LED工业屏的IP地址与CJ2M-CPU31的IP地址在同一网段，同时也把PC机的IP地址修改为与CJ2M-CPU31的IP地址在同一网段：

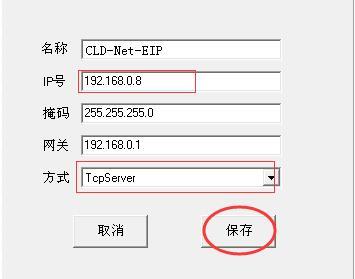

2.4 双击LED屏的MAC地址 D8 B0 4C B9 1C D1，则可以弹出IP地址配置界面：

配置完毕，必须点击保存按键：

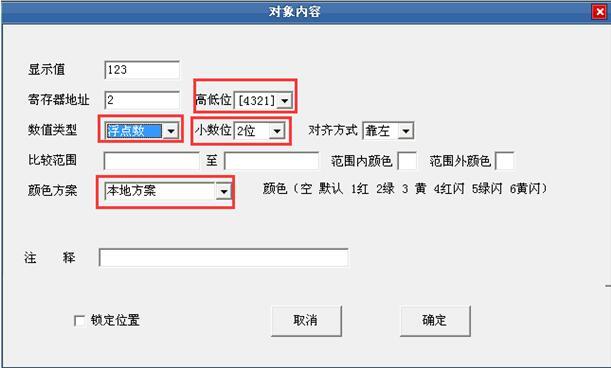

2.5 数值型LED变量配置说明如下：

2.5.1 显示值为初始显示值，即为组态页面时输入的初始值，具体显示值由CJ2M-CPU31刷新

2.5.2 寄存器地址由组态系统自动分配，高低位设置有四种配置（1234/3412/4321/2143），LED屏变量与CJ2M-CPU31的高低位配置为4321；

2.5.3 数值变量的数据类型有三种：浮点数单字整数双字整数，此例选择为浮点数，同时设置浮点数小数点位数为2；

2.5.4 颜色方案可选择本地方案，即组态时的颜色；也可选择颜色控制：通过将数值变量实时值与参考值实时比较：在上下限区间内的颜色选项，以及上下限区间外的颜色选项；

颜色选项：空：默认为本地方案组态颜色

1：常红 2：常绿 3：常黄

4：红闪烁 5：绿闪烁 6：黄闪烁

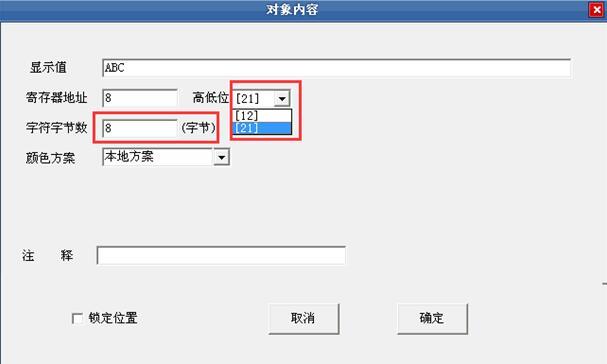

2.6 ASCII字符型LED变量配置说明如下：

2.6.1显示值为初始显示值，即为组态页面时输入的初始值，具体显示值由CJ2M-CPU31刷新；

2.6.2寄存器地址由组态系统自动分配，高低位设置有两种配置（12/21），LED屏变量与CJ2M-CPU31的高低位配置为21；

2.6.3 ASCII字符变量的字符字节数是指可能显示的最多字符数字节，此处举例为8字节；

2.6.4 ASCII字符变量的颜色控制可以与具体数值变量及标签变量关联控制。

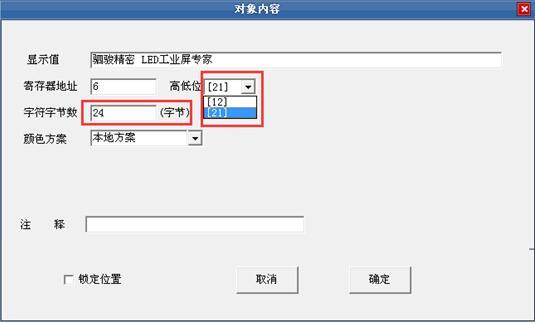

2.7 中文字符型LED变量配置说明如下：

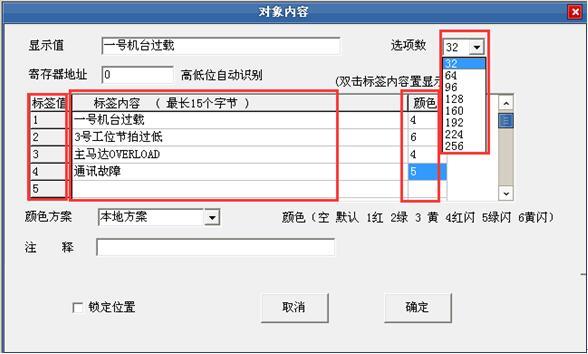

2.8 标签变量配置说明如下：

2.8.1 标签变量的选项数为总标签选项数，最小32，最大 256；

2.8.2 标签值即为各标签变量的编号；

2.8.3 标签内容为各编号标签的实际显示内容；

2.8.4 颜色方案为各编号标签对应的颜色选择。

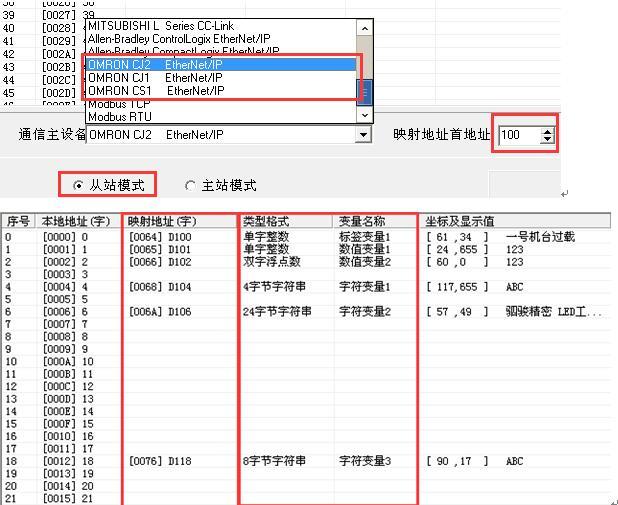

2.9 变量通信界面配置如下：

此界面组态是整个LED变量组态的汇总表，是LED工业屏与CI2M-CPU31通讯组态的最核心界面：

2.9.1 首先选择LED工业组态屏与CJ2M-CPU31的通信模式为从站模式，即LED工业屏作为CJ2M-CPU31的从站，接收从CJ2M-CPU31写入的数据与信息；

2.9.2 选择与LED工业组态屏通信站设备及对应通信协议为OMRON CJ2 EtherNet/IP；

2.9.3 设置LED工业组态屏的LED变量在CJ2M-CPU31映射区的首地址，此例首地址为100，注意此首地址的设置值，必须与对CJ2M-CPU31使用CX-Programmer安装LED工业屏的EDS文件时，用Network Configurator工具进行网络组态时的设置值一致；

2.9.4 本地地址为LED工业组态屏各LED变量在本地存储区的寄存器地址，以字（word）为单位，为由系统自动分配用户不可改变；

2.9.5 映射地址（字）为LED变量在CJ2M-CPU31的D区数据寄存器地址，此映射区首地址可设置，每个LED变量所占据的数据寄存器地址具体分配由系统自动分配，只要CJ2M-CPU31将这些D区寄存器的数值实时刷新，LED屏的显示值即同步刷新。

2.9.6 类型格式是指写入这些D区数据寄存器的数据格式，CJ2M-CPU31写入的数据格式必须与此约定的数据格式完全一致。

2.10 下载组态界面操作：

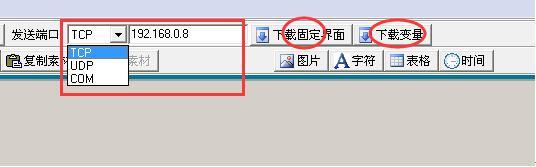

2.10.1 下载组态界面时需要选择下载端口为TCP端口，IP地址是指LED工业屏的IP地址；

2.10.2 下载LED组态界面需要分为两步完成，首先下载固定界面，然后下载变量。

三、LED工业组态屏通信故障自诊断功能

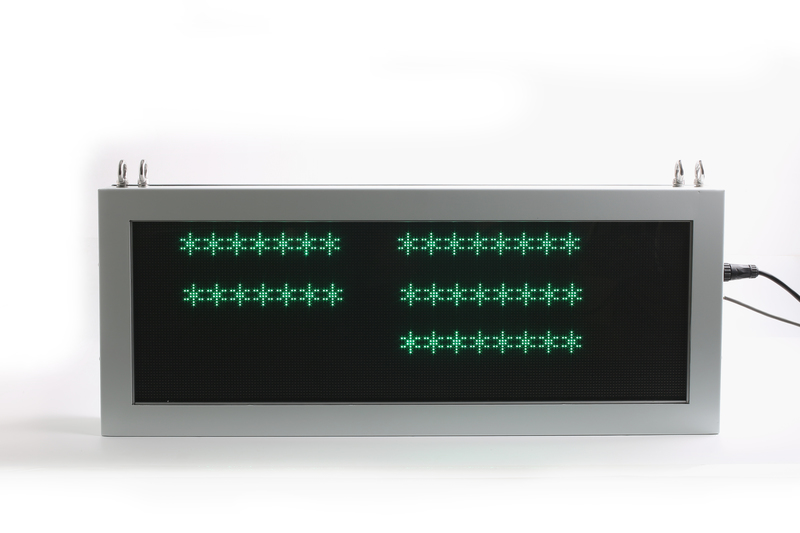

如果LED工业组态屏与PLC之间出现通信中断或者通信故障，则所有LED变量框内的显示区域将全部显示为**********号，只有通信恢复正常时才显示正常数值与字符信息。

CLD-CJ2M-EIP系列LED工业组态屏主要技术性能指标：

工业通讯端口

静电防护：内置15KV ESD

端口电气隔离： Max. 1.5KV

通讯故障自诊断：通讯故障智能自诊断

状态指示： LED指示

电压范围： 220V +10%AC 50HZ 可选项18---30V DC宽电压范围

温度范围： -10℃-----55℃ 特殊要求可适应最高达60℃高温使用环境

湿度范围： 10%---95%（无凝露）

屏显数据刷新周期： Min. 300ms 建议值：500 ms

支持工业通讯协议： EtherNet/IP

屏设备文件：通用EDS文件

连接端口

2×EtherNet/IP 网口（带金属屏蔽RJ45）

集成非托管交换机功能，既可将屏设备以菊花链路方式，也可以星型链路方式接入EtherNet/IP工业以太网络，其中以星型链路接入EtherNet/IP网络时需要接入网络交换机。

通讯速率：自适应10/100 Mbps

I/O数据缓冲区： Max. 512 bytes 建议值：256 bytes

IP地址分配：手动配置 IP地址冲突自侦测

LED模组配置

1R/1G/1B/1W单基色点阵

1R1G双基色点阵显示红/绿/黄三颜色黑底色

1R1G1B三基色点阵显示红/绿/黄/蓝/青/紫/白黑底色

LED模组像素间距

高端配置小间距为：P2.0 / P2.5 棕黑灯珠

标准配置为：P4.75 棕黑灯珠

低端配置：P5 P8 P10 单色

LED屏水平视角： 120°+ 20°

LED屏垂直视角： 120°+ 20°

LED屏显分辨率：显示屏分辨率依用户要求自由定制

LED屏体尺寸：由LED模组像素间距与LED屏显分辨率决定LED屏幕尺寸大小

LED屏显变量颜色

高端配置：无灰度调控七彩颜色全显 7级亮度可调

标准配置：红黄绿三种颜色全显 7级亮度可调

低端配置：单红单绿单蓝单白等单一颜色中只可选其一

LED屏显内容

采用CTR-LED-V2018组态软件自由编辑组态

公司LOGO图形

中文英文数字

符号图案图标

LED屏显变量可控变色

单基色（低配）：单一颜色不可变色

双基色（标配）：红色 / 绿色 / 黄色三色可控变色

三基色（高配）：七彩可控变色

可视距离范围： 1.0-------50 米实际可视距离由显示界面组态时所设置的LED屏显字体高度而定。

出厂坏点率： 0%

屏体材质与结构配置

高端配置：

高散热性轻固型屏体，1.5mm厚度铝合金板材激光切割、数控钣金、焊接一体成型喷塑烤漆屏体。

整屏防护等级：最高防护等级IP67，标配防护等级IP54。

整屏通过独立第三方权威检测机构的IP防护等级测试、抗振动测试、高低温测试等等认证。

整屏安装方式不受限制。

标准配置：

1.2mm厚冷轧钢板激光切割、数控钣金、焊接一体成型喷塑烤漆屏体。

整屏防护等级：最高防护IP67，标配等级IP54。

整屏通过独立第三方权威检测机构的IP防护等级测试、抗振动测试、高低温测试等等认证。

整屏安装方式不受限制。

低端配置：

0.6---0.8mm厚度商业广告铝型材简易拼装屏体防护等级IP20

屏体没有通过独立第三方检测机构的任何测试

屏体机械强度无法承受任何振动更不可承受任何撞击

屏体广告铝型材吊装插件机械强度受力有限，为安全考虑顶部吊装方式整屏重量不允许超过30kg 。
