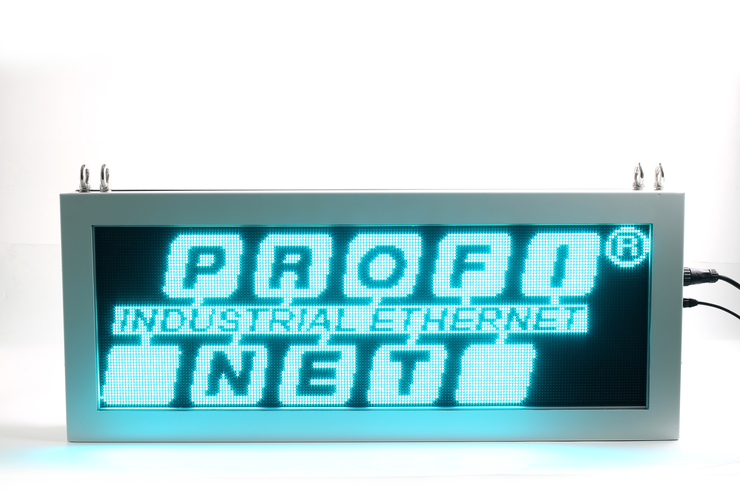

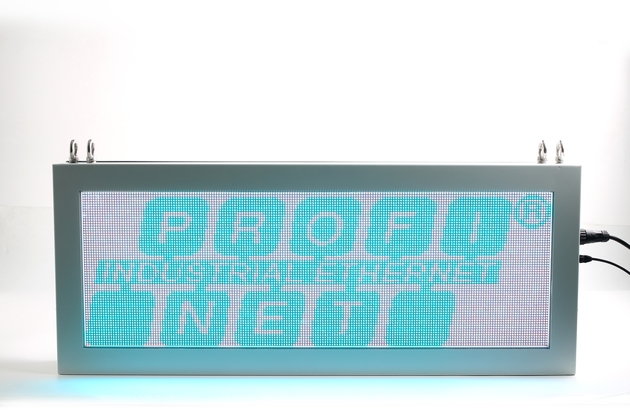

CLD-1200系列LED工业组态屏专业为西门子公司的S71200 系列PLC配套设计而制造生产。SIMATIC S7-1200控制器是西门子公司定位为一款满足低端的离散自动化系统和独立自动化系统使用的小型PLC控制器模块，CPU模块均自身集成了Profinet接口及配套有多功能通信模块，CLD-1200系列LED工业组态屏，完全免除用户二次开发编程的繁琐，为SIMATIC S7-1200 系列PLC实现信息与数据LED大屏幕远程显示提供优质而快捷的解决方案，具有极高的性能价格比。CLD-1200系列LED工业组态屏与S71200通信具备以下几个显著特点：

西门子S71200系列PLC具有丰富的通信接口，本身集成了Profinet以太网接口，同时它还通过开放的以太网协议支持Modbus TCP以太网协议，另外S71200系列PLC还提供专用通信扩展模块，提供Profibus主从站通信，以及Modbus RTU主从站通信；CLD-1200系列LED工业组态屏与S71200 CPU模块间可以直接支持以下工业通信协议的实时通信：

Profinet 以太网协议

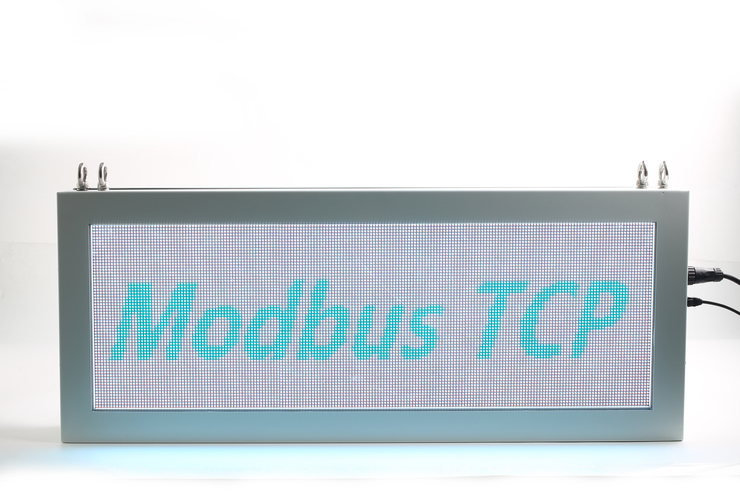

Modbus TCP以太网协议



驷骏通显全系列工业组态屏包括有LED工业组态屏、LCD工业组态屏、和OLED工业组态屏，主要的技术特点有以下几点：

屏幕显示内容界面设计与编辑，完全采用驷骏通显CTR系列工业组态软件实现和完成，基于所见即所得的设计理念，采用鼠标拖拽式的习惯；完全有别于必须采用编程语句与代码进行开发编程控制才实现的技术路线；

屏幕显示内容在组态软件里主要划分两大类：

第一大类：固定显示内容：

固定数字

固定中英文字符

固定LOGO图标与图形

固定图片

 第二大类：实时变量显示内容

实时变化数据

实时变化字符信息

实时受控变化图标与图形

实时受控变化图片

实时监控视频

工业组态屏与S71200系列PLC智能系统建立直接通信连接，将完全通过在驷骏通显CTR系列工业组态软件里选择对应通信协议驱动即可实现，完全有别于通过SDK二次开发协议包开发编程才实现的技术路线；

工业组态屏与S71200系列PLC智能系统之间的通信连接是软硬件层级直连直通，完全不依附也不借助于第三方软硬件平台（例如PC机、Win系统、Android系统、Linux系统）过渡或辅助去实现；

工业组态屏的本地数据寄存器与S71200系列PLC智能系统CPU模块内部数据寄存器之间，采用“寄存器纠缠”创新技术理念，以既直接直观又安全无扰的技术手段，去实现数据源设备与工业组态屏设备之间实时变量镜像映射关联关系；

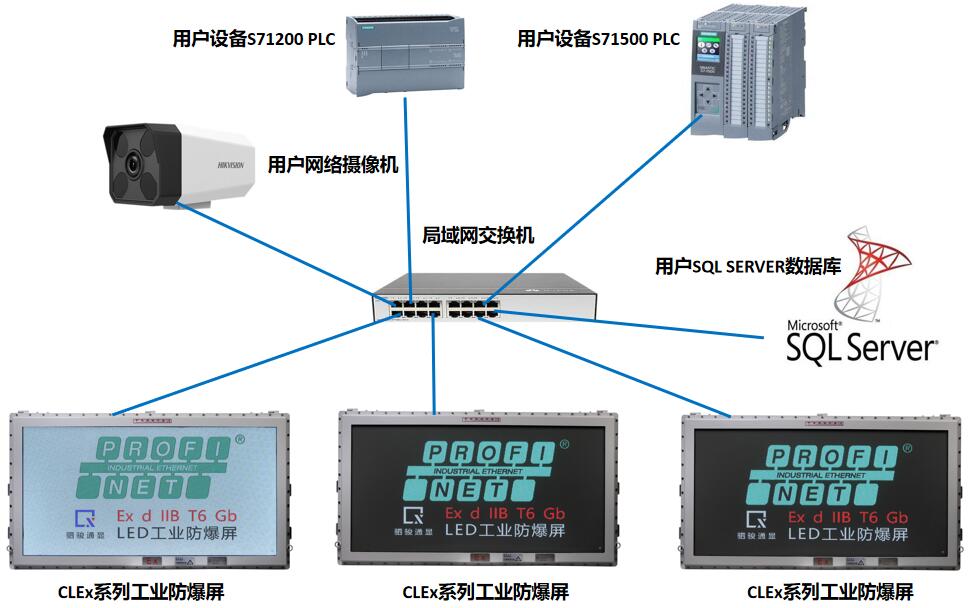

工业组态屏可提供多协议（例如： Profinet  EtherNet/IP  Modbus TCP/IP  TCP/IP......等等工业以太网络协议、Profibus  CC-Link  Can  Modbus  DeviceNet......等等工业总线协议）实时数据通道、以及多场域（例如：PLC智能系统、DCS智能系统、SQL SERVER数据库、实时视频摄像设备、智能仪器仪表......）实时数据通道，满足多协议和多场域实时数据汇聚到屏幕显示。

软件设计融入人性化操作理念，吸收了民用及商用广告屏的画面编辑软件易学、易用及易懂的通用性特点，让使用者更容易上手熟悉，最大限度降低工控组态软件初学者的专业性门槛。

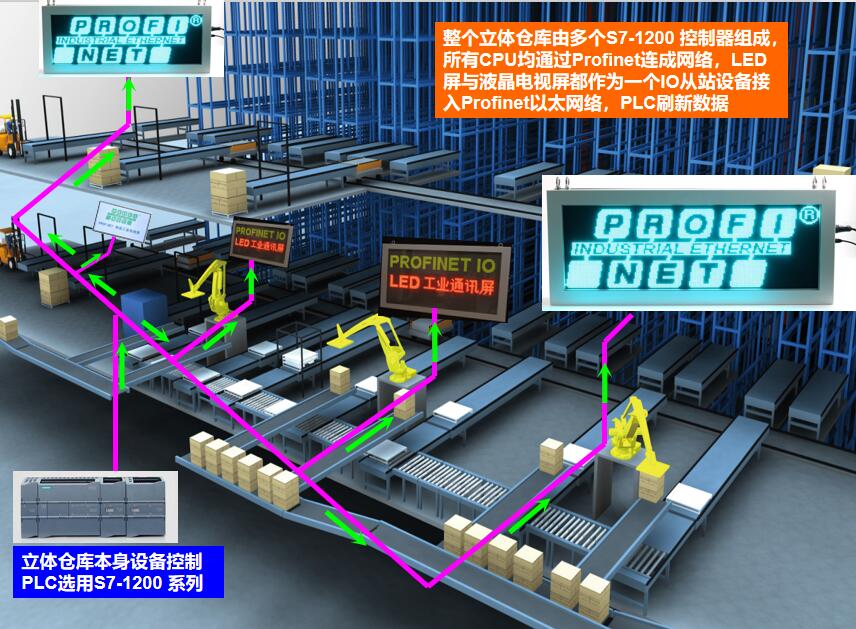

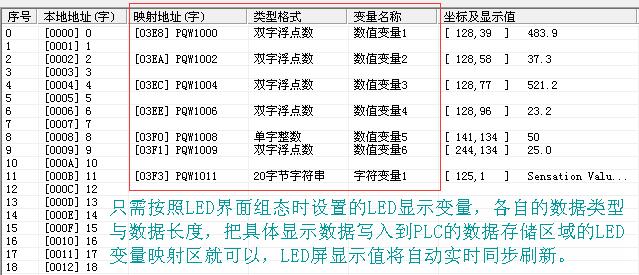

组态选择通信主站设备S7-1200与对应通信协议Profinet IO，LED工业组态屏作为S71200的IO子站点，同时设置数据存储区LED变量映射区首地址为PQW1000:

当LED变量数比较多的情况下，建议用户在S7-1200 CPU内部专门建立一个DB数据块，此DB数据块将与S7-1200 CPU的PQW过程映像区其中的LED变量映射区一一映射对应，这样此DB数据块刷新，则LED工业组态屏显示数据即实时同步刷新。

显示内容丰富而全面，覆盖工业信息和工业参数显示的绝大部分需求：

对于双基色的屏，可以显示单红/单绿/单黄三种字体及图标颜色，而且颜色可设定条件受控变换。

配置工业级快速插拔式连接器，RJ45网口，电源连接器，RS485/232串口均采用高防护等级工业级连接器，为设备现场安装提供无比便捷的同时，更确保电源连接及信号连接的可靠性与稳定性。

对于采用Profinet以太网协议或者Modbus TCP以太网协议的LED工业组态屏，以太网通信与组态界面内容更新可分时共用同一条网线，对于安装在高处或者吊顶悬空安装的LED工业组态屏进行组态界面内容更新时，极轻松自如。

LED工业组态屏外形结构紧凑、符合工业美学及人机工程学的整体外观设计独居匠心：

稳固粗糙岩石质感的外表，衬托着LED屏幕细腻润滑、高透明的防护PC玻璃板面；整屏纯黑的显示画面四周修饰一道银亮色金属框线，在LED光影下辉映闪耀，为严谨刻板的工业品赋予了一种独特的工业美学内涵。



CLD-1200-PN系列LED工业组态屏主要技术性能指标：

工业通讯端口

静电防护： 内置15KV  ESD

端口电气隔离： Max. 1.5KV

通讯故障自诊断： 通讯故障智能自诊断

状态指示： LED指示

电压范围： 220V +10%AC 50HZ    可选项18---30V DC宽电压范围

温度范围： -10℃-----55℃     特殊要求可适应最高达60℃高温使用环境

湿度范围： 10%---95%（无凝露）

屏显数据刷新周期： Min. 300ms   建议值：500 ms

支持工业通讯协议： Profinet IO

屏设备文件： 通用GSDML文件

连接端口

2×Profinet网口  (带金属屏蔽RJ45)

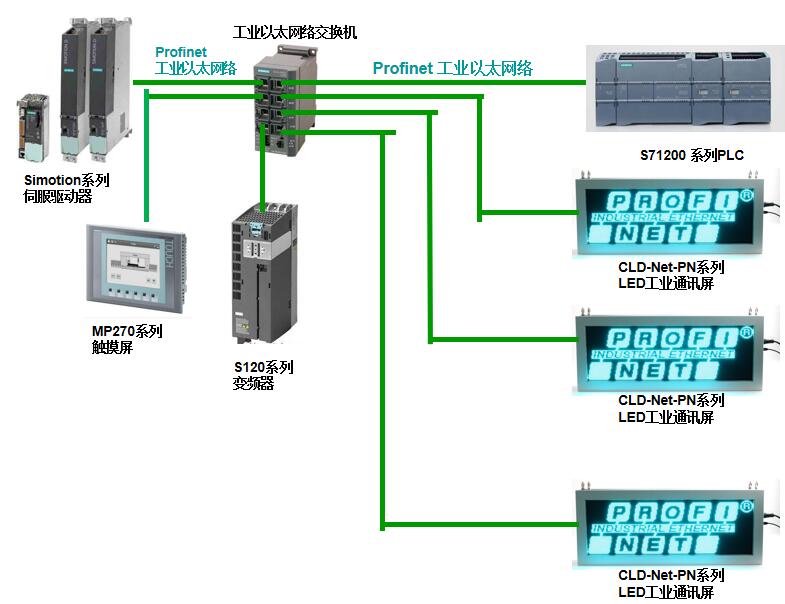

自带MDI/MDIX自侦测功能，集成非托管交换机功能，既可将屏设备以菊花链路方式，也可以星型链路方式接入Profinet工业以太网络，其中以星型链路接入Profinet网络时需要接入网络交换机。

通讯速率： 自适应10/100 Mbps

I/O数据缓冲区： Max. 512 bytes  建议值：256 bytes

IP地址分配： 手动配置  IP地址冲突自侦测

LED模组配置

1R/1G/1B/1W单基色点阵

1R1G双基色点阵  显示红/绿/黄三颜色  黑底色

1R1G1B三基色点阵   显示红/绿/黄/蓝/青/紫/白   黑底色

LED模组像素间距

高端配置小间距为：P2.0 / P2.5 棕黑灯珠

标准配置为：P4.75 棕黑灯珠

低端配置：P5   P8   P10  单色

LED屏水平视角： 120°+ 20°

LED屏垂直视角： 120°+ 20°

LED屏显分辨率： 显示屏分辨率依用户要求自由定制

LED屏体尺寸： 由LED模组像素间距与LED屏显分辨率决定LED屏幕尺寸大小

LED工业组态屏显变量颜色

高端配置： 无灰度调控七彩颜色全显   7级亮度可调

标准配置：红 黄 绿 三种颜色全显      7级亮度可调

低端配置：单红  单绿   单蓝   单白 等单一颜色中只可选其一

LED屏显内容

采用CTR-LED-V2018组态软件自由编辑组态

公司LOGO图形

中文  英文  数字

符号  图案  图标

LED屏显变量可控变色

单基色（低配）：单一颜色 不可变色

双基色（标配）：红色 / 绿色 / 黄色三色可控变色

三基色（高配）：七彩可控变色

可视距离范围： 1.0-------50 米   实际可视距离由显示界面组态时所设置的LED屏显字体高度而定。

出厂坏点率： 0%

屏体材质与结构配置

高端配置：

高散热性轻固型屏体，1.5mm厚度铝合金板材激光切割、数控钣金、焊接一体成型喷塑烤漆屏体。

整屏防护等级： 最高防护等级IP67，标配防护等级IP54。

整屏通过独立第三方权威检测机构的IP防护等级测试、抗振动测试、高低温测试等等认证。

整屏安装方式不受限制。

标准配置：

1.2mm厚冷轧钢板激光切割、数控钣金、焊接一体成型喷塑烤漆屏体。

整屏防护等级： 最高防护IP67，标配等级IP54。

整屏通过独立第三方权威检测机构的IP防护等级测试、抗振动测试、高低温测试等等认证。

整屏安装方式不受限制。
