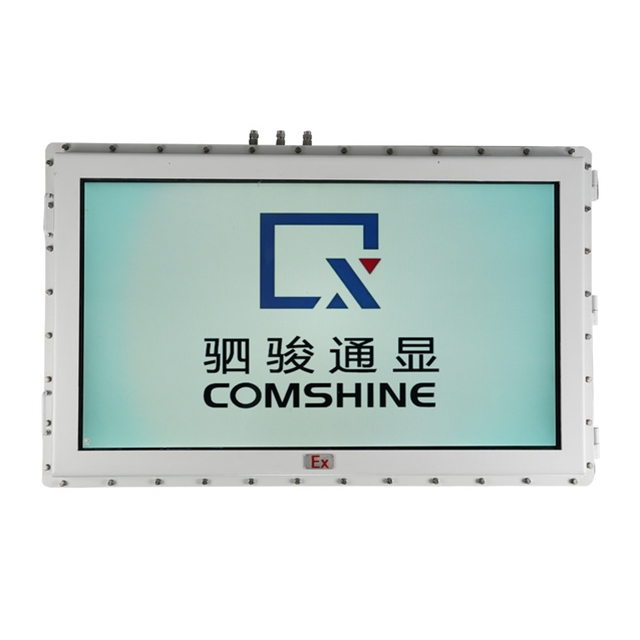

Profinet接口防爆液晶屏
CLEx-LC系列工业防爆液晶屏，驷骏通显品牌的一款专业用于2区（IIB）爆炸性气体环境下危险场所、以及爆炸性粉尘环境下的A21 A22危险场所、隔爆型（Ex d）工业液晶防爆显示屏终端设备，可满足应用于石油、化工、医药、纺织以及军工等等有防爆要求的应用场景下，防爆型工业液晶屏覆盖尺寸范围有10吋-----86吋。
Profinet网口防爆液晶屏
CLEx-LC系列工业防爆液晶屏，驷骏通显品牌的一款专业用于2区（IIB）爆炸性气体环境下危险场所、以及爆炸性粉尘环境下的A21 A22危险场所、隔爆型（Ex d）工业液晶防爆显示屏终端设备，可满足应用于石油、化工、医药、纺织以及军工等等有防爆要求的应用场景下，防爆型工业液晶屏覆盖尺寸范围有10吋-----86吋。
此系列的工业防爆显示屏整体产品通过国家防爆认证，整屏取得具有合格资质的国家认证机构出具的防爆合格证书，面向工业应用领域，在行业内更优的将工业组态软件技术、工业网络通信技术与LCD液晶显示駆动技术完整而可靠地融合为一体，防爆显示屏设备本身内置通讯接口硬核与软件协议内核、完全免二次开发编程、可以直接支持西门子工厂自动化领域的Profinet工业以太网协议，可快捷轻松与西门子的PLC系统和DCS系统实现实时数据直连直通。
|
防爆参数 |
|
|
防爆标志 |
Ex d IIB T6 Gb / Ex tb A21 T80℃ |
|
电气参数 |
|
|
工作电压可选 |
DC24V (18-30V DC） 或者AC220V (85-264V AC50/60HZ) |
|
防爆屏幕尺寸 |
10吋≤显示区域尺寸≤ 98英寸 |
|
屏幕显示面可选 |
单面显示、 双面显示、 或者三面显示 |
|
屏幕亮度范围 |
350----3000cd/㎡ |
|
内置通信端口 |
1*RS232 / RS485串口 1*RJ45网口 1*VGA 或者1*HDMI 2.0 |
|
可选配通信协议 |
Profinet EtherNet/IP Modbus TCP CC-Link IE Profibus CC-Link Modbus |
|
可配音频/警示灯 |
1*30W防爆喇叭匹配智能语音 2*30W防爆喇叭匹配智能语音 1*防爆频闪警示灯 |
|
机械参数 |
|
|
屏体材质 |
可选用碳钢材质、 304不锈钢材质、 或者316L不锈钢材质的屏体 |
|
安装方式 |
可选择壁挂安装、落地安装、或者悬挂吊顶安装方式 |
|
电缆引入装置 |
M20*1.5内螺纹，供防爆挠性连接管螺纹对接 |
|
环境指标 |
|
|
环境温度 |
标准温限0---+50℃ 宽高温限-10---+60℃ 超宽温限-30---+65℃ |
|
相对湿度 |
10---85%RH（+25℃） 额外加装挡雨装置可直接用于户外防雨应用场景 |
CLEx系列液晶工业防爆屏主要应用场景：

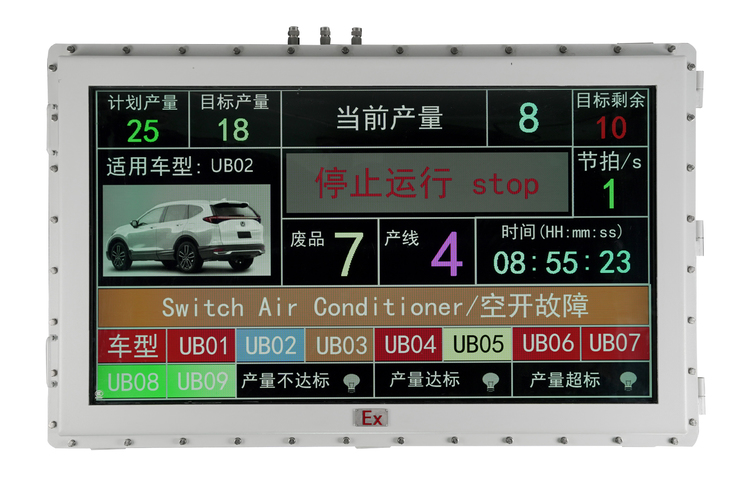

可应用于各行各业里对现场有安全防爆需求的工业现场，为用户提供一个防爆型智能化多功能液晶显示终端设备。用户可自主自如、特别显著去动态显示设备产线控制流程、以及生产管控制程中所涉及的核心工业参数、管控信息；让这些用户极为关注的实时数据、信息呈现在最需要显示的位置。
油气钻采、石油、及石化制造业
石油、油气燃料储存、运输及商业流通领域
新能源锂电池、精细化工、农药化工制造业
医药化工、生物制药制造业
武器、弹药、舰船等军工生产制造业
CLEx系列工业防爆屏主要工艺特别介绍
专业备注：
制备工艺与汽车前挡风玻璃类似，采用两片同等厚度的钢化玻璃，并在两片钢化玻璃中间夹一层厚度在0.76---1.52mm范围强韧PVB（中文名：聚乙烯醇缩丁醛，英文名：Polyvinyl butyral）胶片，放入高压釜里在高温高压条件下溶膜而成。PVB胶片品质与严格溶膜工艺对成品透光品质保障非常关键，此工艺既保证了PVB夹胶层在两片钢化玻璃中间夹层厚薄非常均匀分布，同时又确保两片钢化玻璃粘结牢固与可靠。
由于PVB膜层具有高速抗张力，所以当钢化玻璃受到巨大爆炸冲击力冲击或撞击时，PVB膜层能迅速吸收并消耗爆炸冲击能量，而且与钢化玻璃高速剥离；剥离后的膜层随外力的作用而延伸，当钢化玻璃破碎为无锐角的颗粒状时，玻璃颗粒被牢牢粘附在胶膜上不能四处飞射，避免对周围人员和设备造成伤害和破坏；同时钢化玻璃破碎释放出的能量，被高速延伸的PVB膜层迅速吸收并消耗。由于膜层吸收了爆炸冲击动能，降低了冲击速度，从而降低了爆炸冲击力的贯穿作用。
