驷骏精密发布CTR-LED-VS2017E Modbus从站组态系统
来源：本站 时间：2019/6/3 9:30:16 次数：
CTR-LED-VS2017E-Modbus从站组态系统简介
广州驷骏精密设备有限公司开发的CTR-LED-VS2017E版本组态系统，专业针对用户把LED工业通讯屏作为PLC、触摸屏或者其他自动化主站的一个Modbus从站，这些Modbus主站向LED工业通讯屏写入所需显示的数据与信息的应用领域。LED工业通讯屏可以支持Modbus RTU串口通信协议，也可以支持Modbus TCP以太网通信协议：
Modbus RTU Slave模式
Modbus TCP Server模式
CTR-LED-VS2017E版本组态系统目前支持三种类型的LED显示变量：
数值变量：

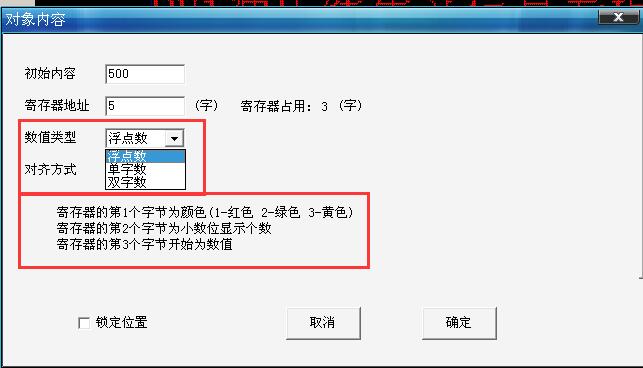

LED数值变量目前支持三种数据格式：浮点数（占用3 word）、双字数（3 word）、和单字数（2 word），不同的数据格式占用的字数不一样，同时每个LED数值变量的颜色可以受控变色，具体的控制定义在组态系统的LED数值变量设置窗口里有备注说明：

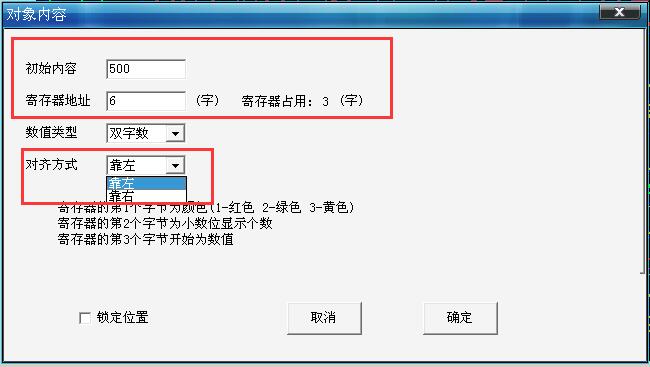

每个LED数值变量都必须设置Modbus寻址地址，还有自己的初始值，还有就是数据的对齐方式，目前数据对齐方式仅仅支持左对齐或者右对齐两种方式：
字符变量

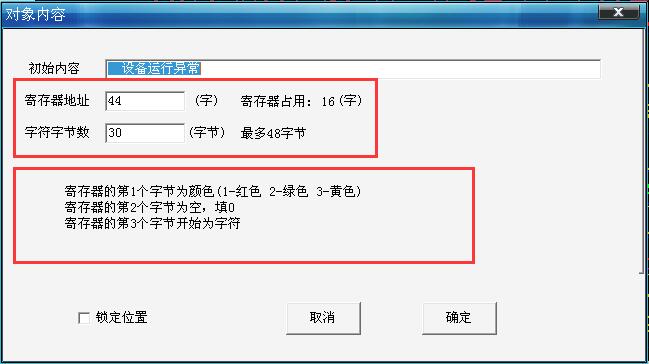

LED字符变量目前支持三种字符：中文字符、英文字母字符、和数字字符，Modbus主站需要将字符变量每个字符对应的内码/ASCII码代码（内码兼容ASCII码）写入到与之对应的寄存器地址里，每一个LED字符变量都必须设置自身的初始内容、寄存器地址、以及分配使用的字节数量（一个LED字符变量最多允许占用48 bytes），同时每个LED字符变量的颜色可以受控变色，具体的控制定义在组态系统的LED字符变量设置窗口里有备注说明：
标签变量

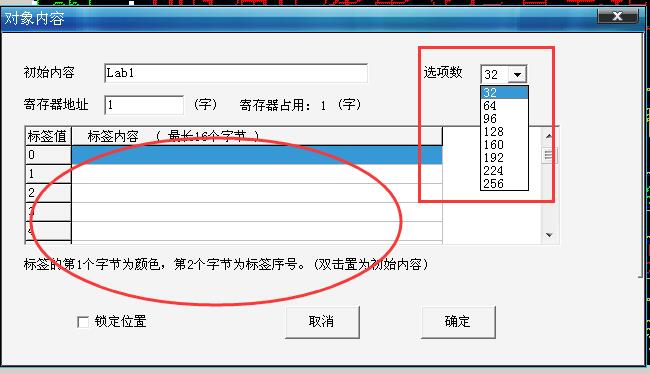

LED标签变量目前仅支持中文标签、英文字母标签、以及数字标签，暂时未支持图片及特殊符号标签，LED标签变量设置窗口如下所示，标签变量颜色也可控：
选项数：表示一个LED标签变量里允许编辑的标签内容选项最多个数；
标签值：表示为LED标签变量对应的序号；
标签内容：此标签变量具体显示在LED屏幕上的内容。

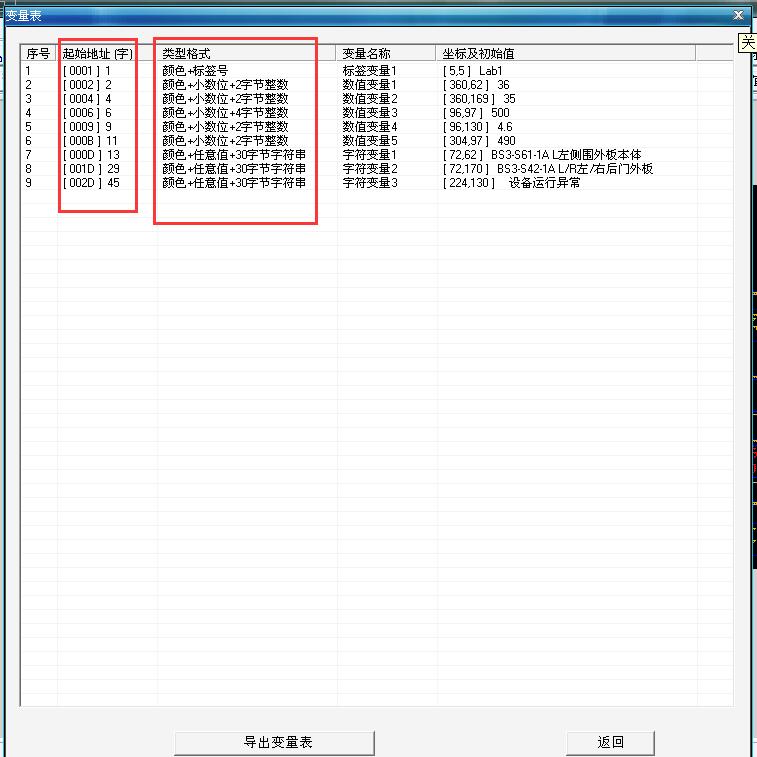

CTR-LED-VS2017E版本组态系统非常有用的功能就是变量表功能：
变量表为组态系统根据每个变量所占用的字（word）数自动统计汇总；
变量表的Modbus地址由组态系统自动分配，而且地址是以字（word）为单位，地址为绝对地址，在Modbus主站编程写入数据时需要考虑地址偏移量。
