重型卡车制造车间区域工位实时信息看板案例
此案例应用于某重型卡车整车厂顶盖线制造车间，实时在线显示顶盖线区域各工位的实时状态，采用了驷骏通显七彩色的CLD系列LED工业大屏双面显示。LED工业双面大屏自带Profinet以太网端口，与顶盖线的西门子S7300系列PLC控制系统直连直通。

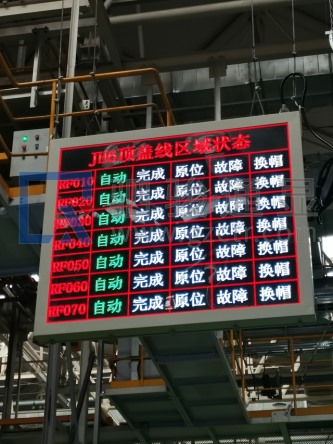

此案例应用于某重型卡车整车厂顶盖线制造车间，实时在线显示顶盖线区域8工位的实时状态，采用了驷骏通显七彩色的CLD系列LED工业大屏双面显示。LED工业双面大屏自带Profinet以太网端口，与顶盖线的西门子S7300系列PLC控制系统直连直通。
S7300系列PLC的CPU319F-3PN把LED工业双面大屏硬件组态为一个Profinet IO子站点；用户使用驷骏通显CTR-LED-V2020组态软件，将顶盖线区域8工位的实时状态信息编辑设计为一个个信息标签变量，8个工位的状态信息标签变量的颜色变化可以由CPU319F-3PN实时动态刷新，从而稳定可靠帮助用户实现对顶盖线8工位状态信息实时掌控。
此案例的最大技术特点是完全突破了汽车制造行业以往传统安灯（Andon）系统的局限性与复杂性，为汽车整车厂或汽配企业提供了一种灵活简洁、轻松快捷的精益看板新建/增添全新模式，核心的技术优势主要体现在以下几点：
- 无需为新建/增添的安灯看板提供一个昂贵而复杂的中心服务器，节约系统开销；
- LED工业大屏的实时数据与信息均直接源自精益看板紧密关联的产线PLC控制系统，采用统一技术规范的工业通信协议，更可靠稳定；
- LED工业大屏的显示界面采用CTR-LED-V2020组态软件灵活编辑、设计；组态软件的使用非常容易掌握，最大限度满足用户个性化需求；
- 整个看板系统完全去中心化，可靠稳定实现边缘智能化，最大限度提升信息刷新的实时性与可靠性。
|
|
||||||||
| LED工业屏型号 | CLD-1500-PN-P4.0/1R1G1B/6x10-S-1A/2A | |||||||
| LED工业屏品牌 | 驷骏通显 | |||||||
| 工业屏外型尺寸(长x高x厚) | 1635x1385x108 mm(+5mm) | |||||||
| 工业屏有效显示区域(长X高) | 1540x1285mm(+3mm) | |||||||
| 屏体材质 | 1.2mm冷轧板钣金折弯、焊接成型、以及喷塑烤漆而成 | |||||||
| 屏体外漆颜色 | 接近RAL7035舰灰色 | |||||||
| LED模组配置 | P4.0 LED三基色模组 | |||||||
| 点阵数量 | 384 dots/行 320 dots/列 | |||||||
| 工业屏显示颜色 | 七彩色显示 颜色亮度调节：7级 | |||||||
| 工业屏最佳视距范围 | 5---15米 | |||||||
| 显示内容 | 可显示：中文/英文字母/数字/特殊字符/动态变量 | |||||||
| 随机配套软件 | CTR-LED-V2020 组态系统 用于LED屏幕界面组态编辑 CTR-字符内码Get用于中西文字符内码提取 CTR-LED-PN设备GSDML文件用于Profinet硬件组态 | |||||||
| 通讯协议 | Profinet IO 工业以太网通讯协议 | |||||||
| 通讯距离 | 超过100米通讯距离需加装以太网交换机 | |||||||
| 通讯端口 | 2*RJ45 金属屏蔽网口 | |||||||
| 通讯速率 | 10/100 Mbps 自适应 | |||||||
| 屏幕显示内容刷新周期 | 500ms≤ t ≤ 5000ms 组态软件可设置 | |||||||
| 通讯故障诊断 | 带通讯中断智能自诊断与信息提示功能 | |||||||
| 通讯端口静电防护 | 内置15KV ESD | |||||||
| 通讯端口隔离 | 1.5KV峰值电压 | |||||||
| 防护等级 | IP54防护等级 防尘 防潮 | |||||||
| 电源电压 | 220V AC 50Hz / 8A | |||||||
| 正常运行功耗 | 约1200w 功耗 | |||||||
| 运行环境局部温度 | Max. -10---+55℃ | |||||||
| 工作湿度 | 5%---95%（无凝露） | |||||||
