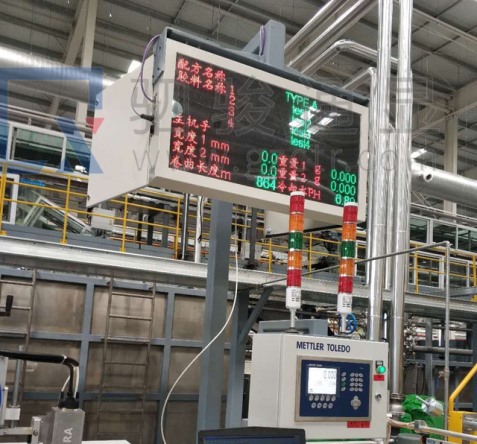

汽车轮胎制造生产线综合实时信息显示看板
|
|
|
||||||
| LED工业屏型号 | CLD-Bus-DP-P4.0/1R1G1B/4x4-S-1A | ||||||
| LED工业屏品牌 | 驷骏通显 | ||||||
| 工业屏外型尺寸(长x高x厚) | 1120x606x98 mm （+5mm） | ||||||
| 工业屏有效显示区域(长X高) | 1028x516 mm （+5mm） | ||||||
| 屏体材质 | 1.2mm冷轧板钣金折弯、焊接成型、以及喷塑烤漆而成 | ||||||
| 屏体外漆颜色 | 接近RAL7035舰灰色 | ||||||
| LED模组配置 | P4.0 LED三基色模组 | ||||||
| 点阵数量 | 256 dots/行 128 dots/列 | ||||||
| 工业屏显示颜色 | 七彩色显示 颜色亮度调节：7级 | ||||||
| 工业屏最佳视距范围 | 5---15米 | ||||||
| 显示内容 | 可显示：中文/英文字母/数字/特殊字符/动态变量 | ||||||
| 随机配套软件 |
CTR-LED-V2018 组态系统 用于LED屏幕界面组态编辑 CTR-字符内码Get用于中西文字符内码提取 CTR-LED-DP设备GSD文件用于Profibus硬件组态 |
||||||
| 通讯协议 | Profibus-DP 工业总线通讯协议 | ||||||
| 通讯距离 | 超过800米通讯距离需加装总线中继器 | ||||||
| 通讯端口 | 1*Profibus-DP 总线端口 | ||||||
| 通讯速率 | Max. 12 Mbps | ||||||
| 屏幕显示内容刷新周期 | 500ms≤ t ≤ 5000ms 组态软件可设置 | ||||||
| 通讯故障诊断 | 带通讯中断智能自诊断与信息提示功能 | ||||||
| 通讯端口静电防护 | 内置15KV ESD | ||||||
| 通讯端口隔离 | 1.5KV峰值电压 | ||||||
| 防护等级 | IP54防护等级 防尘 防潮 | ||||||
| 电源电压 | 220V AC 50Hz / 3A | ||||||
| 正常运行功耗 | 约400w 功耗 | ||||||
| 运行环境局部温度 | Max. 55℃ | ||||||
| 工作湿度 | 5%---95%（无凝露） | ||||||
